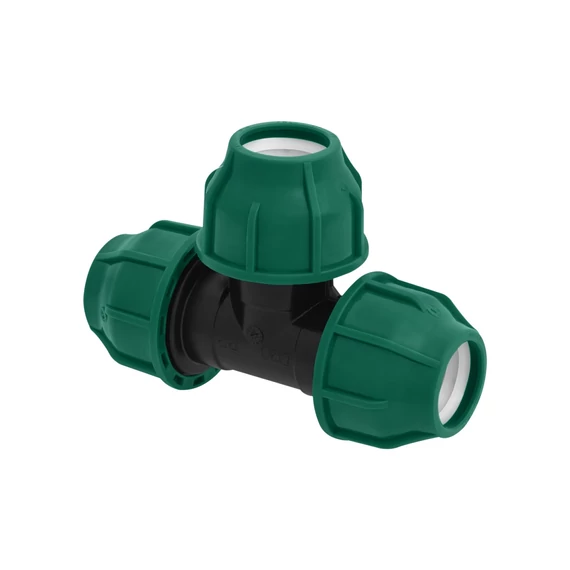

KPE T-idom 20mm x 20mm x 20mm
Az KPE T-idomok 20mm x 20mm x 20mm méretben is elérhetőek. A Poliext KPE gyorskötő idomok kifejezetten a 16-63 mm külső átmérőjű polietilén (PE) csövek csatlakozására lettek tervezve. Ez a típusú KPE idomok ideálisak ivóvíz szállításához és öntözőrendszerek építéséhez, akár 10 bar nyomás mellett is.
A KPE T-idomok funkciója az öntözőrendszerben az, hogy egy adott csőszakaszt elágaztasson, így lehetővé teszi a víz többszörös irányú továbbvezetését egy KPE csőből. Az idomok erős és strapabíró anyagból készülnek, és a magyar Poliext vállalat kiváló minőségű öntözéstechnikai csöveit és elemeket gyártja.
A kétkörös T-idom három 20 mm-es csatlakozással rendelkezik, így könnyedén további idomokat és szerelvényeket csatlakoztathat hozzá a megfelelő méretekben. Ha szükséges, szűkítő vagy bővítő toldókat is alkalmazhat, hogy pontosan illeszkedjenek az alkatrészek egymáshoz. Számos különböző méretű és típusú T-idom érhető el nálunk, így biztosan megtalálja a legmegfelelőbbet az igényei szerint.
A Poliext KPE idomok számos műszaki újdonságot kínálnak a felhasználók számára. A sapka feltekerésével a leszorító gyűrű lenyomja az O-gyűrűt, mely fokozza a tömítettséget és növeli az üzemeltetés biztonságát. Ezek az idomok könnyen csatlakoztathatók, és a rögzített roppanó betét a leszorító gyűrűnél nem mozdul el, így biztosítva a stabil kapcsolatot az idomok között.
A cső behelyezése közben fontos figyelmet fordítani a megfelelő szerelési lépésekre. A szerelés során nem kell meglazítani vagy eltávolítani a sapkát, csak egyszerűen tolja a csövet az idomba. Ügyeljen arra, hogy a cső teljesen átmenjen a gumigyűrűn is. Fontos, hogy teljesen meghúzza a sapkát a testen. A csővéget sorjamentesítse és kúposítsa megfelelően, hogy biztosan illeszkedjen az idomhoz. Ha nem megfelelően húzza meg a sapkát, akkor szivárgás vagy a cső kilökődése a probléma lehet. Használjon teflonszalagot a menetes végű idomokhoz, és győződjön meg róla, hogy megfelelően össze van tekerve. A megfelelő nyomaték alkalmazása nagyon fontos a sapkák meghúzásakor, ezáltal elkerülhetőek az esetleges szivárgások.
Műszaki tervezők számára a KPE idomok menetes csatlakozásainak paraméterei és a kompatibilitás fontos szempontok. Ügyeljen arra, hogy az idomok anyaga megfeleljen a nemzeti szabályozásoknak és ne tartalmazzon mérgező anyagokat. Emellett fontos tudni, hogy a KPE idomok nem alkalmasak meleg víz (40°C felett) vezetésére. A biztonságos és megfelelő szerelés érdekében mindig kövesse a gyártó által javasolt lépéseket és szabványokat.
Az üzemi hőmérséklet változása mellett fontos figyelembe venni a névleges nyomás redukciós szorzóinak értékeit is. Amennyiben a 20 °C-tól eltérő hőmérsékleteken működik a rendszer, az alábbi redukciós szorzók érvényesek: 25 °C-nél 0,92, 30 °C-nál 0,85, 35 °C-nál 0,79, 40 °C-nál pedig 0,73. Fontos, hogy a csőhálózatban lévő folyadék érintkezésbe kerülhet az idomtesttel (PP) és a tömítőgyűrűvel (NBR) is, ezért javasolt az alkatrészeket megfelelő vegyi hatásokkal szemben tesztelni a nem bevizsgált öntözővíz használata előtt. Részletes biztonsági tesztek elvégzése ajánlott annak érdekében, hogy a rendszer hosszú távon biztonságosan működjön.
Max. nyomás | 6 Bar |
Menet (tok) | 20-as tok |
